Réalisation et explication d'un éclairage
pour vitrine

Voici comment faire pour réaliser un éclairage pour une vitrine
	-Tout d'abord, j'ai acheté une vitrine (qui était en promo) chez IKEA: la Detolf à 49,90€ Mais quand ont y est allés, elle était 10€ moins chère,( je crois).
	-Pour cette vitrine, il n'y a qu'un trou au dessus, pour placer une ampoule; mais la lumière ne risque pas d'être homogène, et d'éclairer le dernier étage... -Avec il y avait des caches, pour masquer le vilain trou. -Je suis donc allé à NATION, pareil que la station de métro, chez: RAM 131 Boulevard Diderot 75012 PARIS (Métro et RER : Nation) Tel : 01.43.07.62.45 Fax : 01.43.41.02.66 Contact Mail : Cliquez ici contact@vdram.com http://www.vdram.com Ouvert du Lundi au Samedi de 9H30 à 18H45
	-Ça c'est le dessin que le vendeur m'as fait!!! -Ils sont trop forts, à chaque fois je passe pour un gros nul en électronique, mais on se marre trop!! -Je finis toujours par leur demander de me faire un dessin, pour être sûr que j'ai bien compris( surtout parce que je comprends rarement ce qu'ils m'expliquent!). Montage en série, montage en parallèle, fils + et fils -, c'est trop loin dans ma mémoire.... -Pensez à prendre le dessin, car ils ont tendance à le jetter, en pensant que vous aurez tout compris à leurs explications. Une fois, ils ont même voulu me vendre le dessin; mais ne vous laissez pas faire, et partez en courant. (Après les avoir payé!)
	-Voici le matériel que j'ai acheté chez eux: 15 pinces: Pour placer les lumières sur les tiges de métal de la vitrine. Commes les pinces sont en métal, elles vont abimer la peinture sur les tiges de métal; mais je m'en fou.
1,79€ la LED	15 LEDs: Des petites ampoules, très résistantes, enferméees dans du plastique, et trés lumineuses (pour leur taille); enfin, tout le monde connait les leds!!! -La plus longue patte c'est le (-) et la petite c'est le (+) Un vendeur m'as donné une technique pour les reconnaitre: Dans la LED vous verez 2 parties métalliques, la petite c'est moin (-) et la grande c'est plus (+), c'est logique!!??
	15 Résistances: Parce que on ne peut pas brancher directement sur la prise secteur....Sinon ça crâme....
	-Loupe pour LED : C'est des mini amplificateurs de LED, et ça dirige la lumière plus précisément, mais ça coûte cher...
	-Des mini branchements : Prise mâle et femelle; je me suis rendu compte que j'avais très besoin, de ça!!! Parce que, je me voyais mal faire des soudures à l'intérieur de la vitrine...
	-Du fil éléctrique de différentes couleurs: Parce que sinon vous riquez fortement de vous planter dans vos branchements... Comme j'ai pris 10m, je l'ai enroulé sur un feutre. Oui, je sais le blanc est plus petit que le gris; mais c'est pas trop grave...
	-De la gaine thermique: C'est un tube en caoutchouc, qui se rétracte quand on le chauffe...Il faut en prendre de différent diamètre, sinon vous risquez de ne pas faire passer les fils dedans! Et il faut penser à mettre la Gaine AVANT de faire la soudure.

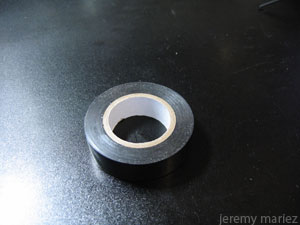

	-Du scotch d'éléctricien: Parce que j'oublie souvent de mettre la gaine thermique. ÇA JE L'AI ACHETÉ AU B.H.V!!
	-Du fil de fer: Pour fixer des trucs ensemble. ÇA JE L'AI ACHETÉ AU B.H.V!!
	-Un fer à souder de 18W: Pas très puissant, pour ne pas trop chauffer, ni abimer les choses que je soude.
	-De l'étain: Pour faire des soudures, il faut du fil à souder...Sinon, ça marche moins bien, c'est sùr.
	-Une vielle éponge mouillée: Il en faut une, pour essuyer le fer à souder. Mais pas pour poser le fer à souder dessus!! -Je précise pas, que je l'ai pas achetér chez RAM...Mais vous n'êtes pas bête..
	-Un bouton on/off: Pour allumer les lumières ou les éteindre. Mais je m'en suis pas servi, je préfère débrancher la prise... Donc vous le reverez plus, dites lui au revoir!!
	-Une prise secteur de 12V réglable: Pas chère et en plus je peu régler la puissance, comme sur un halogène.
	-Il faut ensuite dénuder les fils: C'est lorsqu'on retire la partie plastique, pour laisser apparaitre les fils métalliques. -Il y a plusieures manières de le faire et le cutter n'est pas la bonne.....JAMAIS.
	-Pour les petits fils, il est plus facile de brûler le bout, quelques secondes...
	-Puis rapidement, il faut utiliser le peu d'ongles qu'on a...pour retirer rapidement le bout de plastique.
	-Bien sur ,vous allez (un peu) vous brûler les doigts, mais ça fait pas de cloques. (Enfin, si vous tenez à vos doigts, et que vous êtes une femme, bonne chance, vous risquez d'avoir les doigts, un peu noir...)
	-Ensuite, il faut étamer les fils: C'est lorsque vous mettez de l'étain sur le fil... -Pour que l'étain tienne, il faut tresser le fil.
	-Voila, c'est beau, je suis trop fort, je devrais faire pareil avec mes cheveux....si j'en avais.
	-il faut dabord chauffer le fil! Attention Comme vous tenez le fil avec vos doigts, et que vous chauffez de l'autre, vous risquez de vous brûler les doigts, car le fil va beaucoup chauffer...
	-Et poser le fer à souder sur l'étain, et à nouveau sur le fil pour déposer l'étain liquide.
	-Voila, c'est moche, mais je l'ai fait trop de fois.
	-Une fois fait, il faut TOUJOURS nettoyer le fer à souder, en le frottant sur l'éponge mouillée.
	-Vous verrez des morceaux d'étain sur l'éponge. -Si vous mettez plus d'étain sur le fer, ça fait des grosse billes d'étain, c'est rigolo pour jouer avec....non?...non!
	-Voila, il est propre.De toute façon il faut le faire à chaque utilisation.
	-Voici le dessin, de ce que je vais faire comme système. -Je vais faire 10x ce système et je vais les raccorder entre eux.
	-Je comence avec le fil gris (-).
	-Cette fois il faut tresser les 2 fils ensemble.
	-Je fais trop bien mes torssades..
	-Et on les étame.
	-Je fais maintenant le fil blanc (+).
	-Vous remarquerez que ce fil n'est fait que d'un seul fil métallique.J'ai pris celui qu'on m'a donné...Je suis pas difficile quand je connais pas!
	-Ensuite je dois trouver un système pour fixer les LEDs sur les pinces. -Je fais 2 trous avec mon outils magique en le tournant sur lui même.
	-Voila 2 jolis trous. -Je parle beaucoup, j'aurais surement pu faire toute cette explication avec beaucoup moins de photos; mais comme ça tout le monde comprend...j'espère..
	-Pour que les LED tiennent, il faut un peu écarter les 2 pâtes.
	-Comme ça les pattes ressortent par les trous.
	-Il faut un peu raccourcir les tiges de la résistance.
	-Et la souder à la plus longue pâte de la LED, le (-). ATTENTION Il ne faut surtout pas chauffer plus d'une seconde la soudure, car vous risqueriez de faire mourrir la LED et la résistance!! -Oui, la photo est floue, mais sur le petit écran de mon appareil photo, on voit pas bien quand la mise au point n'est pas sur le bon objet....ça n'arrivera plus.
	-Il faut souder le fil blanc. ATTENTION Là c'est pareil, le métal est conducteur, donc vous risquez TOUJOURS de tuer votre résistance et LED. Je vais pas me répéter à chaque fois, faites attention quand vous soudez....
	-Je retourne le montage....
	-Et je soude le fil gris (+).
	-Je soude vraiment pas bien!.
	-En suite il faut prendre de la gaîne thermo, et la couper, un peu plus grande que la grandeur de la soudure....et choisir le bon diamètre.
	-Puis on l'enfile par le fils...
	-Et on avance comme le petit train...tchou-tchou! -N'oubliez pas de faire passer les 2 fils gris que vous avez soudé.
	-Et nous voila arrivé à la soudure.
	-Je fais pareil pour les fils blanc et la résistance, cette fois la grandeur de la gâine thermo est plus grande, pour faire passer la résistance.
	-Il suffit de faire passer une flame partout sur la gaîne thermo, pour qu'elle se rétracte. ATTENTION Toujours pareil, faites attention à ne pas trop chauffer, passez plusieur fois; plutôt que de vous endormir sur une partie......
	-Voila, c'est bien rétracté, on voie même la résistance en dessous. -Je dois ensuite m'occuper des 2 fils (+) et(-) les plus cours...
	-Il faut les couper à la même grandeur. -On les dénude. -On les tresse. -On les étame. -Peut-être que pour vous, ce sera le fils gris; ça dépend, on peut pas savoir!!
	-Il faut s'occuper de choisir si on met une prise mâle ou femelle, c'est vous qui voyez.... -Je choisi la prise mâle, et j'en détache 2.
	-Là c'est le mode Mc Guyver, j'ai besoin de tenir la prise mâle, et comme j'ai rien pour le tenir, j'improvise. -Je met 5 élastiques sur une pince.
	-Et je place la prise mâle dedans, et ça tiend...
	-Il ne me reste plus qu'à souder les fils cour gris et blanc. STOP!! J'ai oublier la gaîne thermo!!! J'arrête pas de l'oublier, je suis à chaue fois obligé de désouder.
	-Comme d'habitude, j'en coupe 2, avec un petit diamètre.
	-Et je les enfile dans les fils (+) et (-), AVANT de souder.
	-Une fois les soudures faites, je place les gaînes thermo.
	-Et je les chauffe, pour qu'elles tiennent bien.
	-Une fois chauffées, les gaînes thermo restent un peu collante sous l'effet de la chaleur, vous pouvez alors, faire une (rapide) pression pour les coller enssemble.....Mais c'est quand même chaud, et vous allez sentir une petite brûlure.
	-Pour les fils longs qui reste, il faut les réunir , pour qu'ils ne se baladent pas dans votre vitrine. -Je vais donc les trésser enssemble.
	-C'est beau!!! Comme un oiseau.
	-Cette fois j'oubli pas de mettre les gaînes thermo, avant de commencer quoi que se soit...
	-Je détache 2 prises femelles
	-Je les met dans ma pince avec les élastiques.
	-Je soude. -Et je positionne les gaînes thermo.
	-Je chauffe.
	-Pour masquer un peu les LED, vous pouvez mettre un peu de scotch d'electricien.
	-Autour de la LED, ça lui évitera de trop bouger.
	-Voila c'est finit pour les lumières; il ne reste plus qu'à faire la même opération une 10 ène de fois.... Ne vous inquiètez pas, dés la 2eme vous irez beaucoup plus vite; j'ai mis beaucoup de photos pour bien expliquer, mais ça prend 5 minutes par lumière...
	-Il ne me reste plus qu'à mettre une prise mâle sur la prise secteur. -J'ai pas pris de photo de l'intérieur des fils, tout ce qu'il faut savoir c'est: Blanc (+) tressé (-) -Et comme le fils est gros, vous devrez utilisez le cutter..mais vous devrez couper dans le sens du fil...Enfin vous verez bien, c'est la surprise!! -Gardez une cohérence dans les couleur, j'ai gardé le BLANC pour le (-), comme ça je me trompe pas...
	-Ha, oui!! J'oubliais, j'ai aussi fais des lumières avec les amplificateur de LED, et pour ce faire je les ai fixé en entortillant du fils de fers autour!! -Ensuite il suffit de faire les soudures comme expliqué ci-dessus....Je vais pas tout refaire!! -Pensez à mettre le noeud (ou torssade) du côté interne, et pensez à limer le noeud, sinon vous risquez de vous ouvrir les doigts
	-Voila, c'est joli!!! Et c'est modulable, j'ai entortillé les fils le long des tiges métallique pour pas qu'ils pendes.
	-Voici une scène de la nativité! Non, j'déconne!!! -Ça fais toujours plaisir de trouver un dieu, pour des aliens. C'est mieu qu'un grapin. MERCI aux vendeurs de RAM, pour leur patience, leurs explications et leurs dessins, face à un novice comme moi!!
